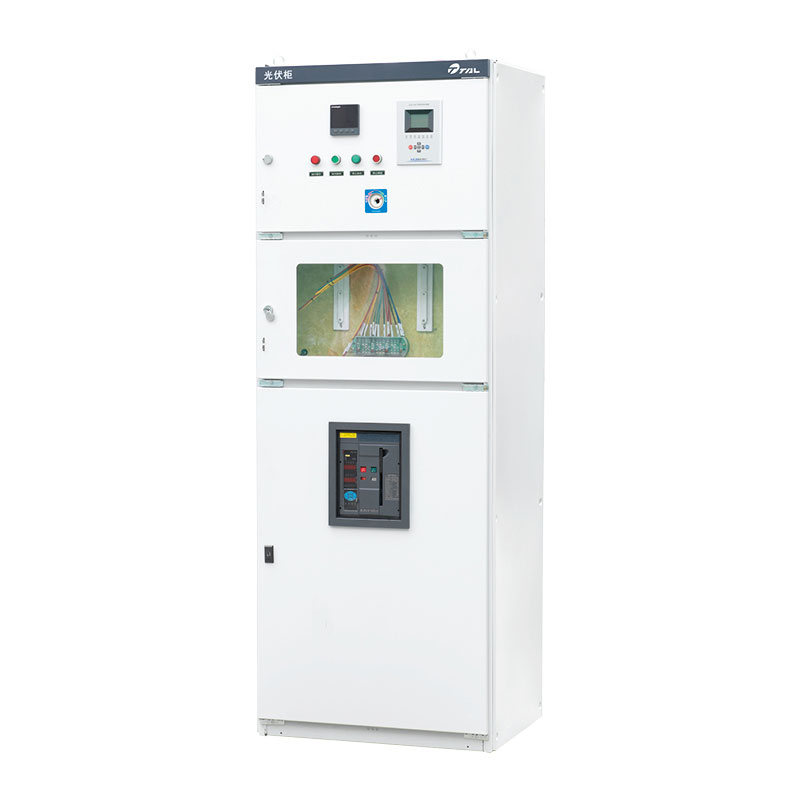

फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेले कमी व्होल्टेज कॅबिनेट

तैली कारखान्याने प्रदान केलेले फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेले लो व्होल्टेज कॅबिनेट फोटोव्होल्टेइक इन्व्हर्टरद्वारे विद्युत ऊर्जा आउटपुट गोळा करते आणि ते लोड आणि पॉवर ग्रिडवर सुरक्षितपणे प्रसारित करण्यासाठी जबाबदार असते. त्याच वेळी, त्यात सर्वसमावेशक संरक्षण, देखरेख आणि शेड्यूलिंग कार्ये आहेत.

मुख्य कार्ये

फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेले लो-व्होल्टेज कॅबिनेट कोणत्याही प्रकारे साधे "कनेक्शन बॉक्स" नाही. ते करते खालील प्रमुख कार्ये:

1. वीज संकलन आणि वितरण

· संकलन: एकाधिक फोटोव्होल्टेइक इनव्हर्टरमधून एक किंवा अनेक मुख्य मध्ये पर्यायी वर्तमान आउटपुट एकत्र करा प्रसारण कार्यक्षमता वाढविण्यासाठी सर्किट.

· वितरण: गोळा केलेली वीज स्थानिक भारांना (वापरकर्त्यांच्या स्वतःच्या वापरासाठी) वाजवीपणे वाटप करा आणि हस्तांतरित करा उर्वरीत उर्जा ग्रिडला.

2. ग्रिड कनेक्शन बिंदू

· हा फोटोव्होल्टेइक प्रणाली आणि ग्रिड यांच्यातील कायदेशीर सीमांकन बिंदू आहे. ग्रिड कंपन्यांना सहसा आवश्यक असते फोटोव्होल्टेइक प्रणालीवर प्रतिकूल परिणाम होणार नाही याची खात्री करण्यासाठी या टप्प्यावर मीटरिंग आणि देखरेख ग्रिड

3. सर्वसमावेशक संरक्षण कार्ये

· ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण: उपकरणांचे नुकसान होण्यापासून जास्त विद्युत प्रवाह टाळण्यासाठी सर्किट ब्रेकर वापरा किंवा आग लावणे.

· विरोधी रिव्हर्स करंट संरक्षण (आवश्यकतेनुसार): जेव्हा वीज निर्मिती लोड विजेच्या वापरापेक्षा जास्त होते, वरच्या-स्तरीय ट्रान्सफॉर्मरला वीज पुरवण्यापासून प्रतिबंधित करा (काही अनुप्रयोगांमध्ये ते प्रतिबंधित आहे).

· अँटी-आयलँडिंग प्रभाव संरक्षण: हे ग्रिड-कनेक्टेड सिस्टमचे मुख्य सुरक्षा कार्य आहे. ग्रिड आहे तेव्हा पॉवर ऑफ केले आहे, फोटोव्होल्टेइक टाळण्यासाठी फोटोव्होल्टेइक सिस्टमला ग्रिडमधून त्वरीत डिस्कनेक्ट करणे आवश्यक आहे पॉवर ग्रीड देखभाल कर्मचाऱ्यांची सुरक्षितता धोक्यात आणून पॉवर-ऑफ लाईन्सवर प्रसारित होण्यापासून वीज. जरी इन्व्हर्टरमध्ये हे कार्य आहे, वितरण कॅबिनेट सामान्यतः बॅकअप संरक्षण म्हणून वापरले जाते.

· ओव्हर/ अंडर व्होल्टेज, ओव्हर/ अंडर फ्रिक्वेंसी संरक्षण: ग्रिड पॅरामीटर्सचे निरीक्षण करा. एकदा विसंगती आढळली की, कृती करा उपकरणे आणि ग्रीडचे संरक्षण करण्यासाठी ताबडतोब.

· सर्ज प्रोटेक्शन: महागड्या इन्व्हर्टर आणि इतरांना नुकसान होण्यापासून विजेच्या झटक्यांसारखे ओव्हरव्होल्टेज शॉक प्रतिबंधित करा उपकरणे

4. देखरेख आणि मीटरिंग

· स्मार्ट मीटर: फोटोव्होल्टेईक्सद्वारे व्युत्पन्न होणारी उर्जा अचूकपणे मोजण्यासाठी द्विदिश मीटर बसवा. ग्रीड मध्ये दिले, आणि ग्रीड पासून काढलेल्या शक्ती. हे वीज बिल सेटलमेंटसाठी आधार आहेत.

· मॉनिटरिंग उपकरणे: व्होल्टेज, करंट, पॉवर, पॉवर जनरेशन, पॉवर फॅक्टर यांसारख्या पॅरामीटर्सचे निरीक्षण करा वर्तमान/व्होल्टेज ट्रान्सफॉर्मर, वीज मीटर इ.

5. स्विचिंग आणि नियंत्रण

· मॅन्युअल किंवा स्वयंचलित कनेक्शन आणि डिस्कनेक्शन सुलभ करण्यासाठी डिस्कनेक्ट स्विच, कॉन्टॅक्टर्स इ. प्रदान करा ऑपरेशन्स, उपकरणे देखभाल आणि दुरुस्तीची सुविधा.

कृपया खालील माहिती द्या आणि आम्ही अधिक चांगल्या सेवा देऊ शकू.

उत्तम संप्रेषण सुलभ करण्यासाठी आणि अचूक ऑर्डर देण्यासाठी, कृपया आम्हाला एकल-लाइन आकृती प्रदान करा तुमची फोटोव्होल्टेइक प्रणाली.
