सॉलिड इन्सुलेटेड स्विचगियरची संरचना आणि वैशिष्ट्ये काय आहेत?

सॉलिड इन्सुलेशन स्विचगियरचा एक प्रकार आहेस्विचगियरजे मध्यम म्हणून घन इन्सुलेशन सामग्री वापरते आणि पूर्ण इन्सुलेशन, पूर्ण सीलिंग आणि देखभाल मुक्त यांसारखी वैशिष्ट्ये आहेत. त्याच्या संरचनेत प्रामुख्याने कॅबिनेट, व्हॅक्यूम सर्किट ब्रेकर, ऊर्जा साठवण यंत्रणा, ग्राउंडिंग स्विच, सर्वसमावेशक संरक्षक इत्यादींचा समावेश आहे. विशिष्ट वैशिष्ट्ये खालीलप्रमाणे आहेत:

कोर रचना रचना

-कॅबिनेट: धातूच्या बंदिस्त संरचनाचा अवलंब करून, ते IP67 पर्यंत संरक्षण पातळीसह व्हॅक्यूम आर्क एक्टिंग्युशिंग चेंबर, आयसोलेशन स्विच, ग्राउंडिंग स्विच इत्यादी घटकांना आंतरिकरित्या समाविष्ट करते.

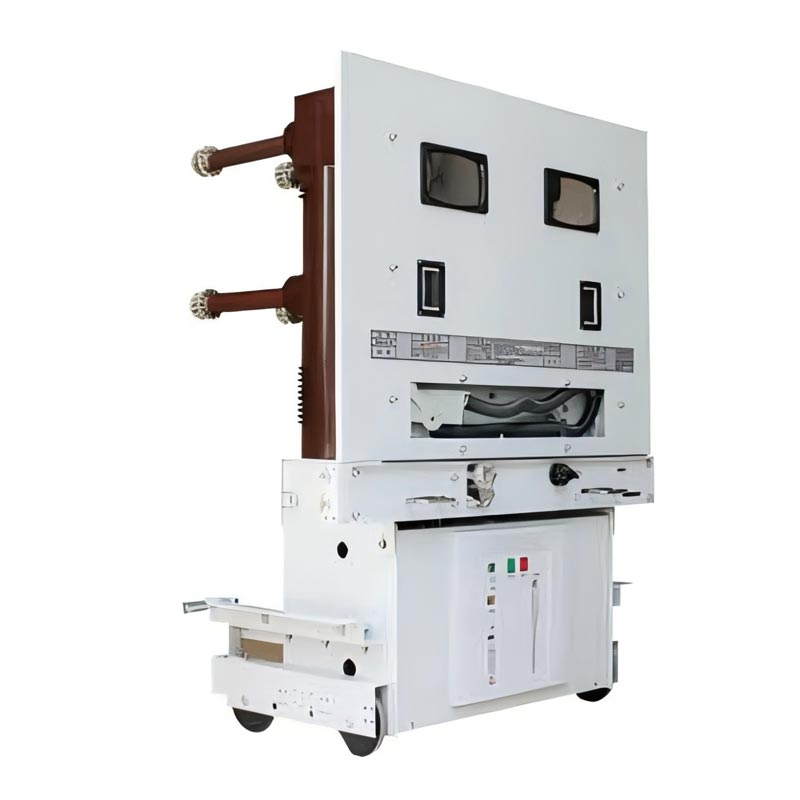

-व्हॅक्यूम सर्किट ब्रेकर: मुख्य संपर्क सीलबंद व्हॅक्यूम चेंबरमध्ये स्थापित केला जातो आणि इन्सुलेट सामग्री बेसद्वारे इन्सुलेशन कार्यप्रदर्शन सुधारले जाते.

-ऊर्जा साठवण यंत्रणा: इलेक्ट्रिक मोटरद्वारे चालविलेली, ती स्प्रिंग्सद्वारे ऊर्जा साठवते आणि सर्किट ब्रेकर क्लोजिंग ऑपरेशनसाठी वापरली जाते.

-ग्राउंडिंग नाइफ स्विच: कॅबिनेटचा दरवाजा ऊर्जावान असताना उघडता येणार नाही याची खात्री करण्यासाठी यांत्रिकरित्या कॅबिनेटच्या दाराशी जोडलेले.

इन्सुलेशन तंत्रज्ञानाची वैशिष्ट्ये

-सॉलिड सीलबंद पोल: एपीजी तंत्रज्ञानाचा वापर व्हॅक्यूम आर्क एक्टिंग्विशिंग चेंबर आणि प्रवाहकीय घटक इपॉक्सी रेझिनमध्ये ओतण्यासाठी सिंगल-फेज स्विच युनिट तयार करण्यासाठी केला जातो.

-थ्री पोझिशन नाइफ स्विच: फिक्स्ड सीलिंग पोलमध्ये इंटिग्रेटेड, वर्क/आयसोलेशन/ग्राउंडिंगच्या तीन पोझिशन ऑपरेशनला सपोर्ट करते.

-इंटरफेस प्रक्रिया: आंशिक डिस्चार्ज शोधणे आणि क्ष-किरण दृष्टीकोन यांसारख्या तंत्रांद्वारे इन्सुलेशन सामग्रीची इंटरफेस मजबुती सुनिश्चित करा.

फायदे आणि अनुप्रयोग परिस्थिती

-फायदे: गंज प्रतिकार, ओलावा प्रतिरोध, लहान पाऊलखुणा, समुद्री तेल आणि वायू क्षेत्रांसारख्या कठोर वातावरणासाठी योग्य.

-मॉड्युलर डिझाइन: फंक्शनल युनिट विस्तारास समर्थन देते आणि वेगवेगळ्या कॉन्फिगरेशनमध्ये द्रुतपणे एकत्र केले जाऊ शकते.
