दक्षिण अमेरिकेतील सौर प्रकल्पांसाठी स्किड-माउंटेड सबस्टेशन का निवडावे?

TAILI इलेक्ट्रिक कस्टमाइज्ड डिझाइन करण्यात आघाडीवर आहेस्किड-माऊंट सबस्टेशन3,200 kVA पर्यंत पोहोचलेल्या क्षमतेसह आंतरराष्ट्रीय सौर प्रकल्पांसाठी उपाय. हा लेख शोधतो की हे ओपन-फ्रेम डिझाइन पारंपारिक बंदिस्त KIOSK आणि कॉम्पॅक्ट सबस्टेशन्सच्या तुलनेत, विशेषतः दक्षिण अमेरिकेतील वाळवंटातील वातावरणात का मागे टाकते.

स्किड-माऊंट सबस्टेशन म्हणजे काय?

स्किड-माउंटेड सबस्टेशन हे प्रीफॅब्रिकेटेड पॉवर डिस्ट्रिब्युशन युनिट आहे जेथे सर्व प्रमुख घटक-मध्यम-व्होल्टेज स्विचगियर, ट्रान्सफॉर्मर आणि कमी-व्होल्टेज वितरण पॅनेल—एकाच स्टील बेस फ्रेममध्ये एकत्रित केले जातात.

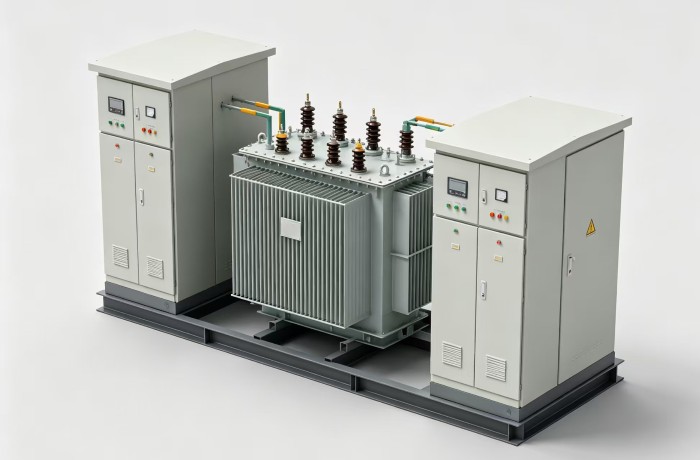

TAILI इलेक्ट्रिकच्या सानुकूलित स्किड-माउंटेड सबस्टेशनमध्ये एक विशिष्ट ओपन कॉन्फिगरेशन आहे: तेल-बुडवलेला ट्रान्सफॉर्मर मध्यभागी उघड्यावर बसतो, दोन्ही बाजूला स्वतंत्र उच्च-व्होल्टेज आणि कमी-व्होल्टेज/मीटरिंग कॅबिनेटसह - सर्व एका युनिफाइड स्टील स्किडवर माउंट केले जातात.

हे डिझाईन तत्वज्ञान बंदिस्त KIOSK किंवा कॉम्पॅक्ट सबस्टेशन्सच्या अगदी विरुद्ध आहे, जेथे सर्व उपकरणे मेटल एन्क्लोजरमध्ये ठेवली जातात.

ओपन-फ्रेम डिझाइन का? तीन प्रमुख फायदे

1. वाळवंटातील परिस्थितींमध्ये उत्कृष्ट उष्णता नष्ट होणे

संपूर्ण दक्षिण अमेरिकेतील सौर प्रकल्पांना - चिलीमधील अटाकामा वाळवंटापासून ते अर्जेंटिनाच्या उच्च-उंचीच्या मैदानापर्यंत-अत्यंत तापमान आणि तीव्र सौर विकिरणांचा सामना करावा लागतो.

स्किड-माउंट केलेल्या सबस्टेशनमध्ये, ट्रान्सफॉर्मर रेडिएटर थेट सभोवतालच्या हवेच्या संपर्कात असतो. हे नैसर्गिक संवहन कूलिंग वितरीत करते:

कोणत्याही अतिरिक्त कूलिंग फॅन्सची आवश्यकता नाही—सामान्य बिघाड बिंदू काढून टाकणे अंतर्गत अतिउष्णतेचा कोणताही धोका नाही ज्यामुळे ट्रान्सफॉर्मर डी-रेटिंगला भाग पाडेल, अगदी मध्यान्हाच्या उच्च स्थितीतही इष्टतम थर्मल कार्यप्रदर्शन

याउलट, बंद KIOSK सबस्टेशन्स त्यांच्या धातूच्या घरांमध्ये उष्णता अडकवतात. वाळवंटातील वातावरणात, अंतर्गत तापमान सभोवतालच्या पृष्ठभागापेक्षा जास्त वाढू शकते, ज्यामुळे ट्रान्सफॉर्मर कमी क्षमतेवर चालण्यास भाग पाडतात-कोणत्याही सौर शेतीसाठी एक महागडी तडजोड.

2. सरलीकृत स्थापना आणि देखभाल

दस्किड-माऊंट सबस्टेशनफॅक्टरीमध्ये पूर्णपणे वायर्ड आणि चाचणी केली जाते. ऑन-साइट स्थापनेसाठी फक्त आवश्यक आहे:

बाह्य केबल्स कनेक्ट करणे युनिटला तयार पायावर ठेवणे

मॉड्युलर, ओपन डिझाइन म्हणजे ट्रान्सफॉर्मर आणि स्विचगियर स्वतंत्रपणे प्रवेश करण्यायोग्य राहतात. देखरेख कर्मचाऱ्यांकडून मोठ्या बंदिस्त दरवाजांशी कुस्ती न करता किंवा संपूर्ण संरचनेचे पृथक्करण न करता वैयक्तिक घटकांची सेवा करू शकतात.

3. स्थानिक ग्रिड मानकांसह संरेखन

हा कदाचित सर्वात आकर्षक फायदा आहे: ओपन-फ्रेम स्किड-माउंट केलेले सबस्टेशन संपूर्ण दक्षिण अमेरिकेतील सौर प्रकल्पांसाठी वास्तविक मानक बनले आहे.

यासह देश:

चिली

पेरू

अर्जेंटिना

होंडुरास

व्हेनेझुएला

...

फोटोव्होल्टेइक इंस्टॉलेशन्ससाठी हे कॉन्फिगरेशन मोठ्या प्रमाणावर स्वीकारले आहे. स्थानिक उपयुक्तता आणि ग्रिड ऑपरेटर डिझाइन, तपासणी प्रोटोकॉल आणि स्वीकृती निकषांशी परिचित आहेत. स्किड-माउंट केलेले सबस्टेशन निवडणे ग्रिड-कनेक्शन मंजुरीला लक्षणीयरीत्या सुव्यवस्थित करते

प्रक्रिया

TAILI इलेक्ट्रिकचे स्किड सोल्यूशन्स: दोन शिपिंग पर्याय

दक्षिण अमेरिकेतील रिमोट प्रोजेक्ट साइट्सवर मोठ्या विद्युत उपकरणे वितरीत करणे अद्वितीय लॉजिस्टिक आव्हाने सादर करते. TAILI इलेक्ट्रिक त्याच्यासाठी दोन शिपिंग कॉन्फिगरेशन ऑफर करतेस्किड-माऊंट सबस्टेशन, प्रत्येक भिन्न प्रकल्प स्केल आणि लॉजिस्टिक आवश्यकतांसाठी अनुकूलित.

पर्याय 1: एकात्मिक वन-पीस स्किड

रचना: हाय-व्होल्टेज कॅबिनेट, ट्रान्सफॉर्मर आणि लो-व्होल्टेज कॅबिनेट सर्व एकाच स्टील बेसवर वेल्डेड केले जातात. कारखान्यात सर्व अंतर्गत वायरिंग पूर्ण झाले आहे.

फायदे: किमान ऑन-साइट इन्स्टॉलेशन कार्य- ड्रॉप करा, कनेक्ट करा आणि उत्साही करा

स्थिर उपकरणे पोझिशन्स महासागर संक्रमणादरम्यान अंतर्गत तांबे बसबार किंवा केबल्स हलविण्याचा धोका दूर करतात

गंभीर अनुप्रयोगांसाठी सर्वोच्च विश्वसनीयता

यासाठी सर्वात योग्य: 800 kVA पर्यंत क्षमता

जेथे संपूर्ण असेंब्ली एक युनिट म्हणून पाठविली जाऊ शकते.

विचार: मोठ्या एकूण पदचिन्हामुळे उच्च शिपिंग खर्च.

पर्याय २: बोल्ट केलेले स्प्लिट-टाइप स्किड

रचना: पाया तीन विभागांमध्ये विभागलेला आहे - उच्च-व्होल्टेज विभाग, ट्रान्सफॉर्मर विभाग आणि कमी-व्होल्टेज विभाग. विभागांमधील उपकरणे प्री-फॅब्रिकेटेड लवचिक कॉपर बसबार किंवा लवचिक केबल्स वापरून जोडतात.

कारखान्यात युनिट्स स्वतंत्रपणे पॅक केल्या जातात आणि वैयक्तिक क्रेटमध्ये पाठवल्या जातात. साइटवर, विभाग एकत्र बोल्ट केले जातात आणि प्री-फॅब्रिकेटेड लवचिक जोडणी जोडली जातात.

1，फायदे:प्रत्येक विभाग मानक 40-फूट मुख्यालय कंटेनरमध्ये बसतो—कोणत्याही मोठ्या आकाराच्या शिपिंगची आवश्यकता नाही

2, अधिक विश्वासार्ह जहाज शेड्युलिंगसह सागरी मालवाहतुकीच्या खर्चात लक्षणीय घट

3，चीनमध्ये देशांतर्गत रस्ते वाहतुकीसाठी मोठ्या आकाराच्या परवानगीची आवश्यकता नाही

4，अंतिम प्रकल्पाच्या ठिकाणी अधिक लवचिक स्थानिक वाहतूक

5, नुकसान होण्याचा धोका कमी होतो—रेडिएटर्स आणि पोर्सिलेन इन्सुलेटरला समर्पित संरक्षणात्मक पॅकेजिंग मिळते

6，महत्त्वाची टीप: फक्त पाया यांत्रिकरित्या विभाजित आहे. सर्व विद्युत कनेक्शन्स पूर्वनिर्मित लवचिक कनेक्टर वापरतात, ज्यामुळे साइटवरील वायरिंगचे काम अगदी कमीत कमी होते.

सर्व शिपमेंटसाठी सामान्य पॅकेजिंग आवश्यकता

कोणता शिपिंग पर्याय निवडला आहे याची पर्वा न करता, TAILI इलेक्ट्रिक कठोर पॅकेजिंग प्रोटोकॉलचे पालन करते:

1，इंटिग्रेटेड स्किड शिपमेंट्स: बेस मानक कंटेनर उचलणे आणि फटके मारणे सह वेल्डेड करणे आवश्यक आहे

पॉइंट्स, कंटेनरच्या आत उपकरणे सुरक्षित करण्यासाठी स्टील वायर दोरीसह

2，ट्रान्सफॉर्मर रेडिएटर्स आणि पोर्सिलेन इन्सुलेटर: विशेष टक्कर विरोधी प्राप्त करा आणि

सागरी वाहतुकीसाठी मीठ-धुके/पाऊस संरक्षण

3，हाय आणि लो-व्होल्टेज स्विचगियर: वॉटरप्रूफिंग आणि धुळीसाठी प्लास्टिकमध्ये पूर्णपणे सीलबंद

शिपिंग आणि साइट स्टोरेज दरम्यान संरक्षण

अनुप्रयोग परिस्थिती

TAILI इलेक्ट्रिकचे सानुकूलित स्किड-माउंटेड सबस्टेशन सोल्यूशन्स विविध ऍप्लिकेशन्समध्ये तैनात केले जातात: फोटोव्होल्टेइक सोलर फार्म्स (प्राथमिक ऍप्लिकेशन) TAILI चे बहुतेक स्किड-माउंट सबस्टेशन युनिट्स सोलर पीव्ही प्लांट्ससाठी स्टेप-अप ट्रान्सफॉर्मर म्हणून काम करतात. ठराविक कॉन्फिगरेशनमध्ये हे समाविष्ट आहे:

खाणकाम आणि औद्योगिक प्रकल्प

सोलरच्या पलीकडे, स्किड-माउंटेड सबस्टेशनचा वापर चिली आणि पेरूमध्ये खाणकामांमध्ये तसेच विश्वासार्ह, जलद-उपयोजन वीज वितरण आवश्यक असलेल्या सामान्य औद्योगिक सुविधांमध्ये मोठ्या प्रमाणावर केला जातो.

निष्कर्ष

स्किड-माउंटेड सबस्टेशनने व्यावहारिक फायद्यांच्या संयोजनाद्वारे संपूर्ण दक्षिण अमेरिकेतील सौर प्रकल्पांसाठी पसंतीचे समाधान म्हणून स्थान मिळवले आहे:

1，वाळवंटातील वातावरणात उत्कृष्ट उष्णतेचा अपव्यय - कूलिंग फॅन नाही, डी-रेटिंग नाही

2，सुव्यवस्थित स्थापना आणि देखभाल-फॅक्टरी-वायर्ड, स्वतंत्रपणे प्रवेश करण्यायोग्य घटक

3，स्थानिक ग्रिड मानकांसोबत संरेखन - नितळ मंजूरी, जलद प्रकल्प सुरू करणे

4，लवचिक शिपिंग पर्याय-लहान प्रकल्पांसाठी एक-तुकडा, लॉजिस्टिक मर्यादांसह मोठ्या स्थापनेसाठी स्प्लिट-प्रकार

TAILI इलेक्ट्रिकने आंतरराष्ट्रीय बाजारपेठेसाठी सानुकूलित स्किड-माउंटेड सबस्टेशन सोल्यूशन्स डिझाइन आणि मॅन्युफॅक्चरिंगचा अनेक वर्षांचा अनुभव आणला आहे. 3,200 kVA पर्यंतची क्षमता आणि विशिष्ट देशाच्या गरजेनुसार व्होल्टेज कॉन्फिगरेशनसह, TAILI टर्नकी पॉवर वितरण देते जे जगातील सर्वात आव्हानात्मक वातावरणात विश्वसनीयरित्या कार्य करते.

दक्षिण अमेरिकेतील तुमच्या पुढील सौर प्रकल्पासाठी, स्थानिक उपयुक्तता ज्यावर विश्वास ठेवतात तो उपाय निवडा—निवडास्किड-माऊंट सबस्टेशनTAILI इलेक्ट्रिक कडून.
