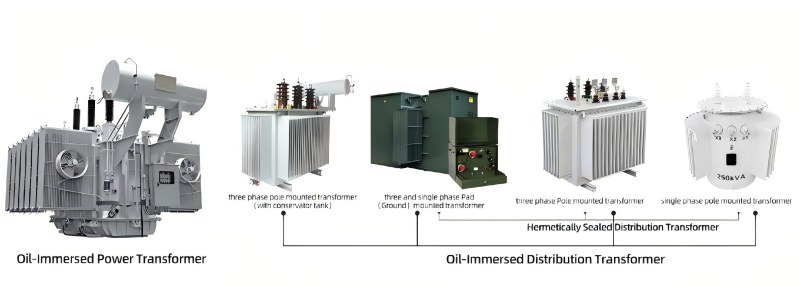

तेल-विसर्जन प्रकार ट्रान्सफॉर्मर

TAILI एक तेल-बुडवलेला ट्रान्सफॉर्मर उत्पादक आणि पुरवठादार आहे. आमची उत्पादने आहेतपॉवर ट्रान्सफॉर्मरज्यामध्ये लोह कोर आणि विंडिंग्ज (कॉइल) पूर्णपणे विशेष तयार केलेल्या इन्सुलेटिंग तेलात (ट्रान्सफॉर्मर तेल) बुडवले जातात, तेल मुख्य इन्सुलेशन आणि कूलिंग माध्यम म्हणून काम करते.

मुख्य संरचनात्मक घटक:

1. ट्रान्सफॉर्मर बॉडी

कोर: एक चुंबकीय मार्ग सिलिकॉन स्टील शीट्स स्टॅक करून, ग्राउंड करून तयार केला जातो.

विंडिंग: तांबे किंवा ॲल्युमिनियमच्या तारांपासून बनवलेल्या उच्च आणि कमी व्होल्टेज कॉइल, इलेक्ट्रोमॅग्नेटिक रूपांतरण निर्माण करण्यासाठी मुख्य घटक.

2. तेल टाकी आणि इन्सुलेट तेल

तेलाची टाकी: स्टील प्लेट्ससह वेल्डेड, ट्रान्सफॉर्मर बॉडी धरून ठेवण्यास आणि तेल इन्सुलेट करण्यास सक्षम, सील करणे आवश्यक आहे.

इन्सुलेट तेल: सामान्यतः खनिज तेल. इन्सुलेशन, उष्णता नष्ट करणे आणि चाप विझवण्याचे कार्य प्रदान करते.

3. शीतकरण प्रणाली

तेलाच्या नैसर्गिक संवहनावर किंवा सक्तीच्या अभिसरणावर अवलंबून राहून, उष्णता आतील भागातून तेलाच्या टाकीतील उष्णतेचा अपव्यय यंत्रांमध्ये नेली जाते.

सामान्य कूलिंग पद्धती:

· ONAN (तेलाने बुडवलेले स्व-कूलिंग): तेल आणि हवेच्या नैसर्गिक संवहनाद्वारे (पेटीच्या भिंती किंवा उष्णता नष्ट करणारे पंख) उष्णतेचा अपव्यय. लहान आणि मध्यम आकाराच्या ट्रान्सफॉर्मरसाठी योग्य.

· ONAF (तेलाने बुडवलेले एअर-कूलिंग): जबरदस्तीने हवा थंड करण्यासाठी उष्णता नष्ट करणाऱ्या उपकरणांवर पंखे लावा. क्षमता वाढते.

· OFAF (मजबूत तेल एअर-कूलिंग): तेलाचे परिसंचरण सक्तीने करण्यासाठी आणि जबरदस्तीने हवा थंड करण्यासाठी तेल पंप वापरा. मोठ्या ट्रान्सफॉर्मरसाठी वापरला जातो.

· OFWF (स्ट्राँग ऑइल वॉटर-कूलिंग): तेलाचे परिसंचरण सक्तीने करण्यासाठी आणि वॉटर कूलरद्वारे गरम तेल थंड करण्यासाठी तेल पंप वापरा. बनावट ट्रान्सफॉर्मर किंवा पुरेसा पाणीपुरवठा असलेले क्षेत्र.

4. संरक्षण आणि देखरेख प्रणाली:

· तेलाचा साठा (तेल उशी): तापमानातील बदलांनुसार तेलाचे प्रमाण समायोजित करते, तेल आणि हवा यांच्यातील संपर्क क्षेत्र कमी करते आणि तेल वृद्ध होण्यास विलंब होतो.

· शोषक (श्वास): त्यात सिलिका जेल असते, तेलाच्या जलाशयात प्रवेश करणाऱ्या हवेतील आर्द्रता शोषून घेते.

· गॅस रिले (गॅस रिले): ऑइल पाईपवर स्थापित केले जाते, जेव्हा आंतरिकरित्या किरकोळ बिघाड होतो किंवा गंभीर दोषामुळे तेल प्रवाह वाढतो तेव्हा ते सिग्नल किंवा ट्रिप पाठवते. सर्वात महत्वाचे नॉन-इलेक्ट्रिकल संरक्षण.

· एक्स्प्लोजन-प्रूफ ट्यूब (प्रेशर रिलीफ व्हॉल्व्ह): जेव्हा अंतर्गत दाब झपाट्याने वाढतो, स्फोट-प्रूफ पडदा तोडतो किंवा दाब सोडण्यासाठी वाल्व उघडतो, तेल टाकीला स्फोट होण्यापासून प्रतिबंधित करतो.

· थर्मामीटर: तेलाच्या वरच्या तापमानाचे निरीक्षण करते.

· तेल पातळी निर्देशक: तेल जलाशयातील तेल पातळी दर्शवते.

कोरड्या-प्रकारच्या ट्रान्सफॉर्मरच्या तुलनेत, तेल-बुडवलेल्या ट्रान्सफॉर्मरचे फायदे आहेत:

1. मोठी क्षमता आणि उच्च व्होल्टेज पातळी

2. उच्च उष्णता अपव्यय कार्यक्षमता आणि मजबूत ओव्हरलोड क्षमता

3. दीर्घ इन्सुलेशन जीवन आणि उच्च विश्वसनीयता

4. चांगली आर्थिक कामगिरी

5. तुलनेने कमी आवाज पातळी

6. परिपक्व देखभाल तंत्रज्ञान

तेल बुडवलेला ट्रान्सफॉर्मर कधी निवडायचा?

1. उच्च व्होल्टेज पातळी (35kV वर).

2. मोठ्या क्षमतेची आवश्यकता (2000kVA पेक्षा जास्त).

3. घराबाहेर किंवा स्वतंत्रपणे स्थापितसबस्टेशन, चांगल्या फायर आयसोलेशन परिस्थितीसह.

4. प्रारंभिक गुंतवणुकीच्या खर्चास संवेदनशील, आणि पुरेशा ऑपरेशन आणि देखभाल क्षमतेसह.

5. ऑपरेटिंग आवाजासाठी कठोर आवश्यकतांसह बाह्य परिस्थिती.
