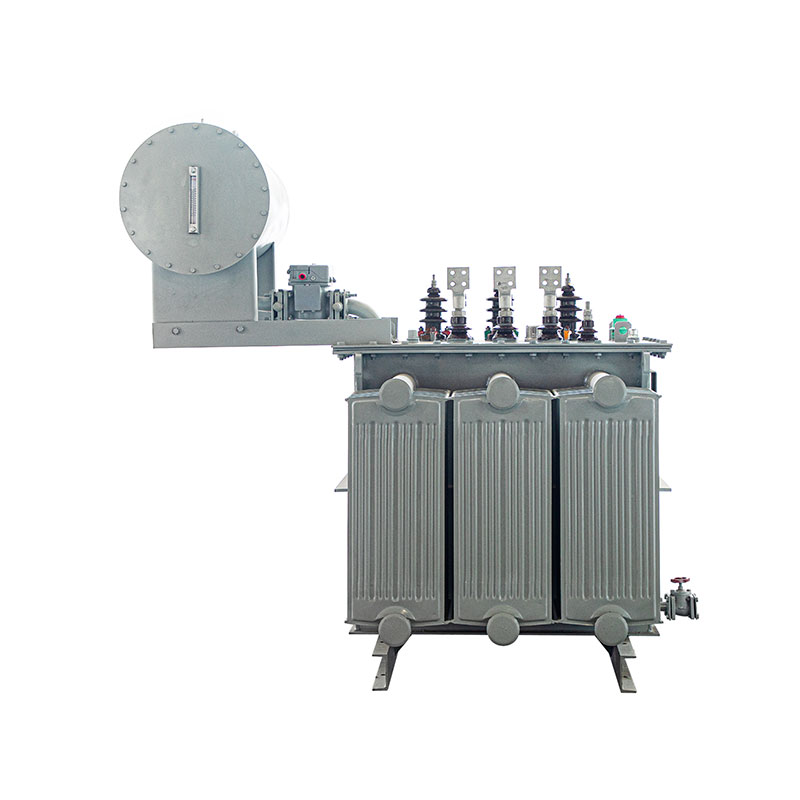

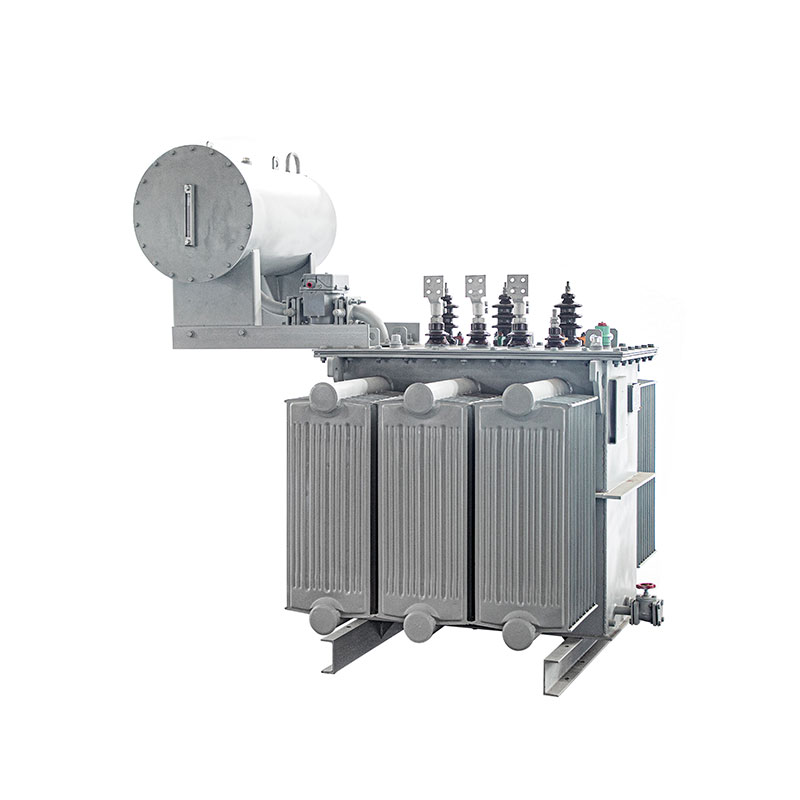

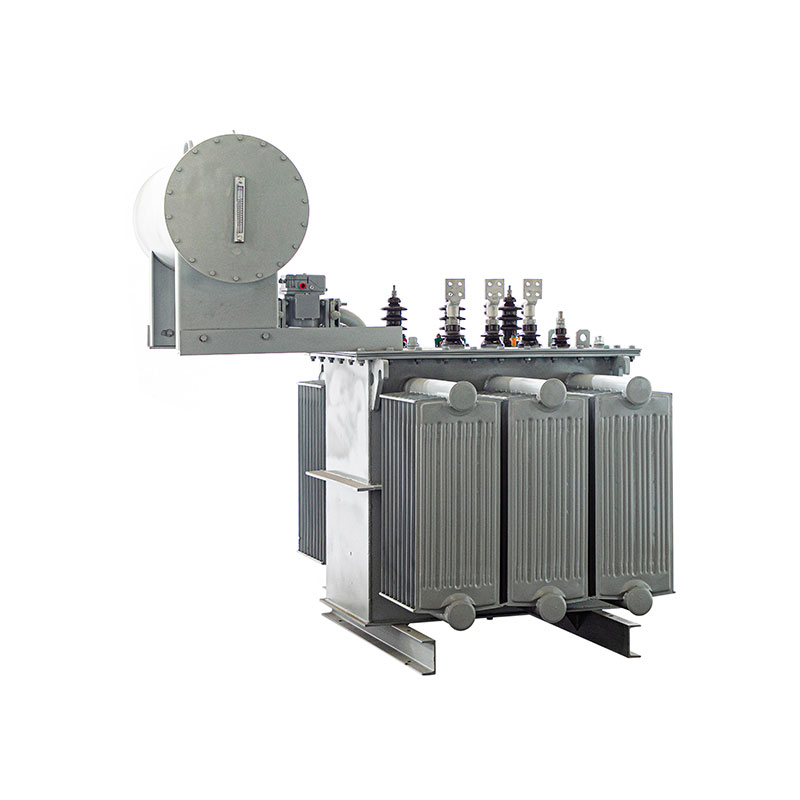

3-फेज ऑइल इमर्स्ड टाईप पॉवर ट्रान्सफॉर्मर

जर तुम्ही 3-फेज ऑइल इमर्स्ड टाइप पॉवर ट्रान्सफॉर्मरचा विश्वासार्ह पुरवठादार शोधत असाल आणि दीर्घकालीन सहकार्य विकसित करू इच्छित असाल, तर कृपया TAILI निवडा, कारण आमच्याकडे समृद्ध अनुभव आहे आणि आम्ही सर्वसमावेशक सेवांसह प्रगत उत्पादने देऊ शकतो.

मानक तपशील

1. लागू तपशील: IEC 60076 / IEEE

2. रेटेड क्षमता: 3150kVA पर्यंत

3. प्राथमिक व्होल्टेज: 66kV पर्यंत

4. दुय्यम व्होल्टेज: 0.4/6.3/10.5/35kV किंवा सानुकूलित

5, वळणाचे साहित्य: तांबे/ॲल्युमिनियम

6.तापमान वाढ: 65°C

7. थंड करण्याची पद्धत: ONAN/ONAF

8. वारंवारता: 50Hz/60Hz

9.टॅप व्होल्टेज: ±2x2.5% / ±3x2.5% / ±8x1.5% किंवा सानुकूलित

10.वेक्टर गट: Yd11 / YNd11 / Dyn11 / YN

व्हिडिओ

कृपया खालील माहिती द्या आणि आम्ही अधिक चांगल्या सेवा देऊ शकू.

3-फेज तेल बुडवलेल्या प्रकारच्या पॉवर ट्रान्सफॉर्मरची देखभाल हे एक पद्धतशीर कार्य आहे, ज्याचा उद्देश सुरक्षित, विश्वासार्ह याची खात्री करणे आहे आणि ट्रान्सफॉर्मरचे कार्यक्षम ऑपरेशन आणि त्यांचे सेवा आयुष्य वाढवणे.

दररोज तपासणी आणि देखरेख

1. तेल पातळी तपासा

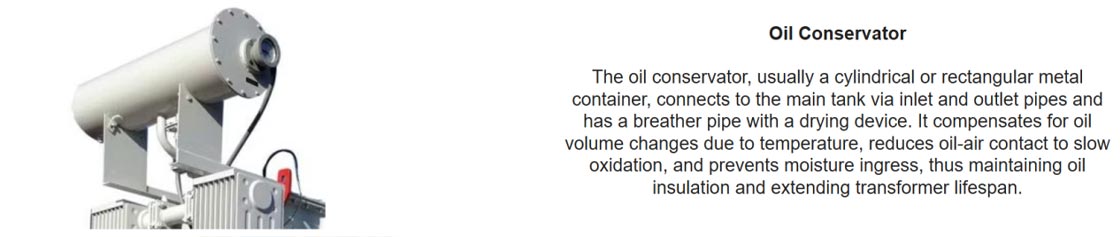

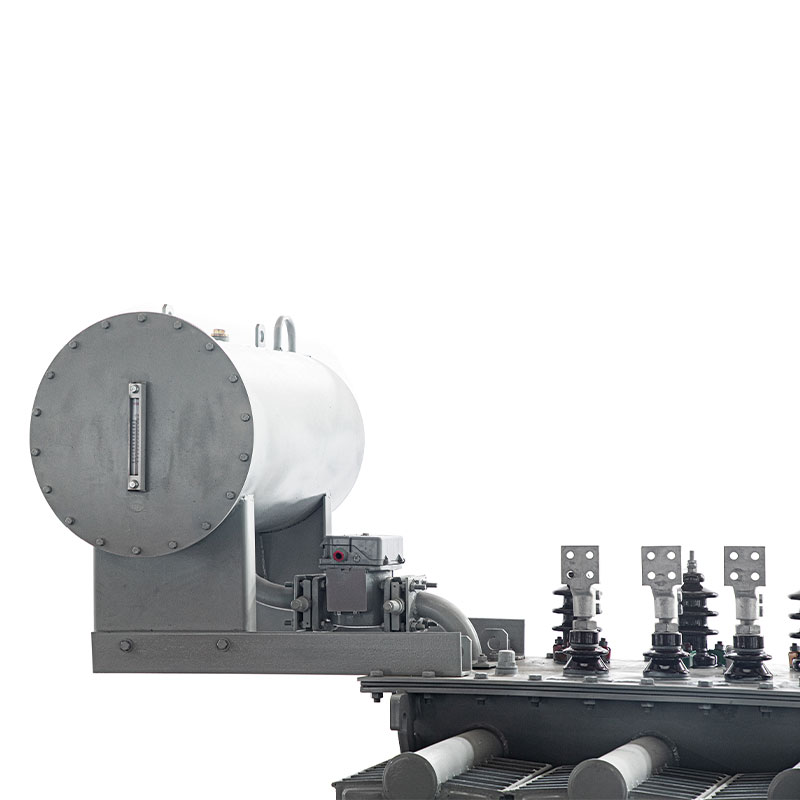

ट्रान्सफॉर्मर बॉडी आणि तेल साठा (तेल टाकी) च्या तेलाची पातळी मानकांमध्ये आहे की नाही ते तपासा तापमान स्केल श्रेणी.

विकृती आणि हाताळणी:

अतिरिक्त तेलाची पातळी: हे गॅस निर्माण करणाऱ्या अंतर्गत दोषांमुळे किंवा उच्च पर्यावरणीय तापमानामुळे तेल होऊ शकते. विस्तार श्वास रोखला आहे का ते तपासा आणि कारणाचे विश्लेषण करा.

तेलाची अपुरी पातळी: हे तेल गळतीमुळे किंवा असामान्य अंतर्गत दोषांमुळे होऊ शकते. ताबडतोब शोधा आणि गळती बिंदूकडे लक्ष द्या आणि त्याच ब्रँड आणि मॉडेलचे पात्र इन्सुलेटिंग तेल त्वरित भरून टाका.

2. तेल तापमान तपासणी

तापमान निर्देशकाचे निरीक्षण करा आणि वरच्या तेलाचे तापमान सामान्य आहे की नाही ते तपासा (सामान्यत: पेक्षा जास्त नाही 85℃), आणि त्याची ऐतिहासिक ऑपरेशन डेटाशी तुलना करा.

विकृती आणि हाताळणी: जर तेलाचे तापमान असामान्यपणे वाढले तर ते ओव्हरलोड, कूलिंग डिव्हाइसमुळे असू शकते बिघाड, अंतर्गत ओव्हरहाटिंग (जसे की लोखंडी कोरचा खराब संपर्क, वाइंडिंग किंवा टॅप चेंजर), इ. कारण असणे आवश्यक आहे. त्वरित ओळखले आणि संबोधित केले.

3. तेल गळती तपासणी

सर्व सीलिंग पृष्ठभाग, वेल्ड्स, बुशिंग्ज, व्हॉल्व्ह, गॅस रिले आणि ट्रान्सफॉर्मरच्या इतर भागांची काळजीपूर्वक तपासणी करा तेल गळतीचे कोणतेही ट्रेस.

उपचार: गळती आढळून आल्यास त्यावर ताबडतोब कारवाई करावी. किरकोळ गळती घट्ट करून सोडवली जाऊ शकते बोल्ट तीव्र तेल गळतीमुळे सीलिंग घटक किंवा वेल्डिंग बदलण्यासाठी पॉवर आउटेज आवश्यक आहे.

4. तेलाचा रंग आणि स्थिती इन्सुलेट करणे

ऑइल लेव्हल गेजद्वारे तेलाच्या रंगाचे निरीक्षण करा.

सामान्य: पारदर्शक, हलका पिवळा.

असामान्य: जर रंग गडद किंवा काळा झाला, तर ते तेल खराब होणे किंवा अंतर्गत दोष जसे की चाप किंवा जास्त गरम होणे

5. ध्वनी (आवाज) तपासणी

सामग्री: जेव्हा ट्रान्सफॉर्मर सामान्यपणे कार्यरत असतो, तेव्हा ते एकसमान "बझिंग" इलेक्ट्रोमॅग्नेटिक ध्वनी उत्सर्जित करते.

विकृती आणि हाताळणी:

वाढलेला आणि एकसमान आवाज: हे ओव्हरलोड किंवा जास्त व्होल्टेज दर्शवू शकते.

असमान कर्कश किंवा पॉपिंग आवाज: आतमध्ये स्थानिक स्राव किंवा इन्सुलेशन ब्रेकडाउन आहे.

असमान गोंगाट करणारा आवाज: हे सैल लोखंडी कोर फास्टनर्समुळे असू शकते.

असामान्य आवाज आढळल्यास, वर्धित निरीक्षण आयोजित केले पाहिजे. गरज भासल्यास वीज तोडली पाहिजे तपासणीसाठी बंद.

6. बुशिंगची तपासणी

उच्च आणि कमी व्होल्टेज बुशिंग्जचे पृष्ठभाग स्वच्छ आहेत की नाही ते तपासा आणि कोणत्याही क्रॅक, नुकसान किंवा डिस्चार्ज गुण.

उपचार: पृष्ठभाग गलिच्छ असल्यास, ते स्वच्छ करणे आवश्यक आहे. क्रॅक किंवा गंभीर स्त्राव असल्यास, द बुशिंग्ज बदलणे आवश्यक आहे.

7. श्वसन यंत्र (ओलावा शोषक) तपासणी

सामग्री: सिलिका जेलचा रंग तपासा. ड्राय सिलिका जेल निळे असते आणि ओलावा भरल्यावर ते गुलाबी होते.

प्रक्रिया: जेव्हा सिलिका जेलच्या 2/3 पेक्षा जास्त गुलाबी होतात, तेव्हा ते बदलले पाहिजे. तेलाच्या कपात तेल असल्यास, तेलाची पातळी सामान्य आहे का ते तपासा.

8. कूलिंग सिस्टमची तपासणी

सामग्री: एअर-कूल्ड ट्रान्सफॉर्मरसाठी, पंखे सामान्यपणे कार्यरत आहेत का ते तपासा; तेल-कूल्ड/वॉटर-कूल्डसाठी ट्रान्सफॉर्मर, तेल पंप, पाण्याचे पंप, पंखे आणि कूलरमधील कोणत्याही गळतीसाठी कामाची स्थिती तपासा.

हाताळणी: योग्य उष्णतेचा अपव्यय सुनिश्चित करण्यासाठी कोणत्याही दोषांचे त्वरित निराकरण करा.

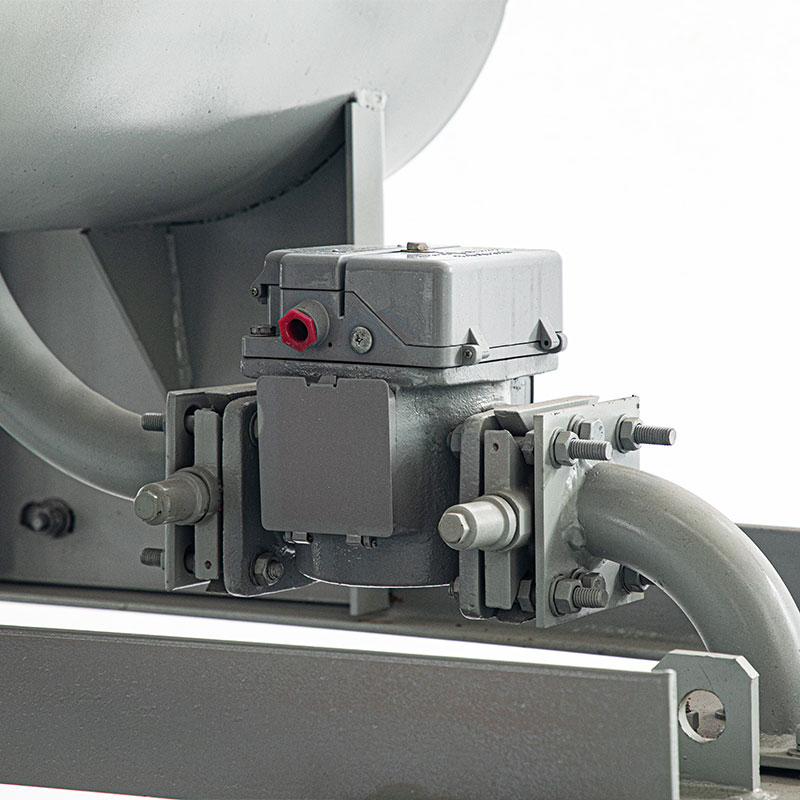

9. गॅस रिले तपासणी

रिलेच्या आत वायू जमा झाला आहे का आणि निरीक्षण विंडो स्पष्ट आहे का ते तपासा.

उपचार: जर गॅसची थोडीशी मात्रा असेल तर ते रेकॉर्ड केले पाहिजे आणि विश्लेषणासाठी नमुना घ्यावा; जर गॅसचे प्रमाण मोठे आहे, रिले सिग्नल किंवा ट्रिप जारी करेल आणि त्वरित हाताळणी आवश्यक आहे.

10. ग्राउंडिंग डिव्हाइसची तपासणी

एनक्लोजर आणि न्यूट्रल पॉइंट ग्राउंडिंग वायर सुरक्षितपणे जोडलेले आणि गंजापासून मुक्त आहेत का ते तपासा.
