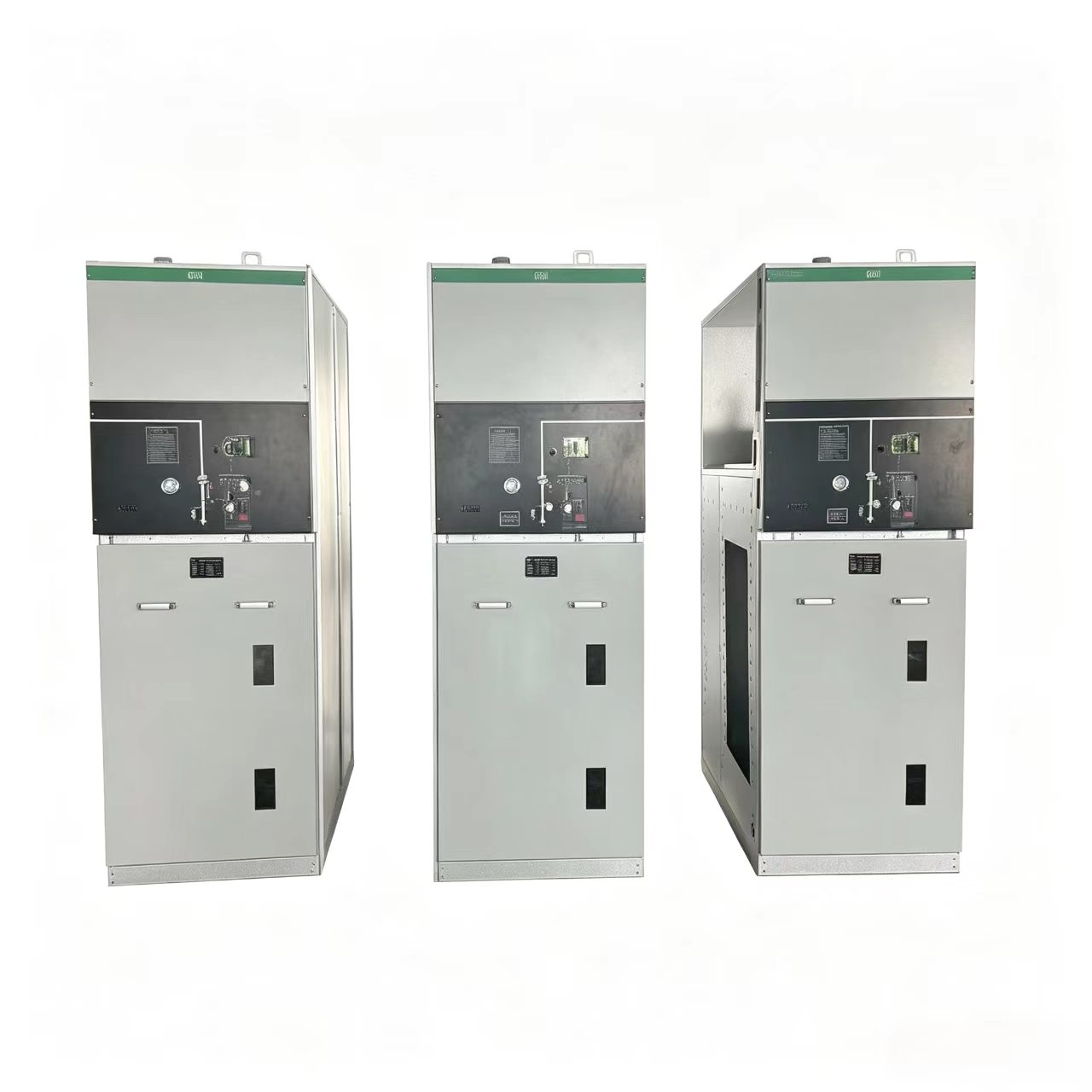

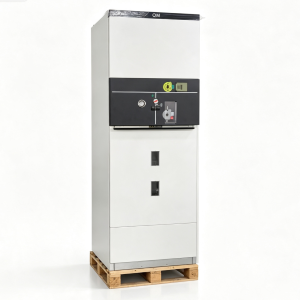

24KV सेमी-इन्सुलेटेड गॅस-इन्सुलेटेड स्विचगियर (GIS)

TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर (यापुढे "हे स्विचगियर" म्हणून संदर्भित) हे 24kV मध्यम-व्होल्टेज वीज वितरण प्रणालीसाठी डिझाइन केलेले कॉम्पॅक्ट, SF₆-इन्सुलेटेड मेटल-बंद स्विचगियर आहे. हे स्विचगियर 24kV, 630A आणि 50/60Hz वर रेट केलेले आहे आणि

जीबी आणि आयईसी मानकांचे काटेकोर पालन करून उत्पादित. हे स्विचगियर रिंग मेन युनिट्स, दुय्यम सबस्टेशन्स, औद्योगिक सुविधा, व्यावसायिक इमारती आणि अक्षय ऊर्जा प्रकल्पांसाठी योग्य आहे.

प्रमुख वैशिष्ट्ये

• पूर्णपणे सीलबंद स्टेनलेस स्टील टँक - ताईली इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियरमध्ये 3-5 मिमी जाडीच्या स्टेनलेस स्टील प्लेट्सपासून तयार केलेली पूर्णपणे सीलबंद स्टेनलेस स्टील टाकी समाविष्ट आहे, कमीतकमी विकृती आणि उत्कृष्ट गॅस-टाइटनेस सुनिश्चित करण्यासाठी रोबोटिक वेल्डिंग मशीनद्वारे वेल्डेड केले जाते. TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरचे सर्व लाइव्ह पार्ट्स आणि स्विचिंग डिव्हाइसेस या टाकीमध्ये बंद आहेत, जे इन्सुलेटिंग आणि आर्क-वेन्चिंग माध्यम म्हणून SF₆ गॅसने भरलेले आहेत. हे डिझाइन सुनिश्चित करते की TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियर बाह्य पर्यावरणीय परिस्थिती जसे की आर्द्रता, धूळ आणि दूषिततेमुळे अप्रभावित राहते.
• उच्च संरक्षण पातळी – TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियरची सीलबंद टाकी IP67 चे संरक्षण रेटिंग प्राप्त करते, ज्यामुळे हे स्विचगियर तात्पुरत्या पाण्यात विसर्जनाच्या परिस्थितीतही विश्वसनीयरित्या कार्य करू देते. TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरचे बाह्य आवरण IP4X रेट केलेले आहे.
• थ्री-पोझिशन लोड ब्रेक स्विच – TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर SF₆-भरलेल्या स्टेनलेस स्टीलच्या टाकीच्या आत वेल्डेड तीन-पोझिशन लोड ब्रेक स्विचसह सुसज्ज आहे. TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरच्या स्विच मेकॅनिझममध्ये गंज-प्रतिरोधक साहित्य आणि स्वयं-वंगण करणारे बीयरिंग आहेत, कमी ऑपरेटिंग प्रयत्न, उच्च विश्वासार्हता आणि विस्तारित सेवा आयुष्य सुनिश्चित करते.
• मॉड्युलर आणि एक्स्टेंसिबल डिझाईन - TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर एक मॉड्यूलर युनिट कॉन्फिगरेशन स्वीकारते जे असेंब्ली दरम्यान गॅस हाताळणीची गरज न पडता लवचिक संयोजन आणि विस्तारास अनुमती देते. TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर स्थिर आणि एक्स्टेंसिबल दोन्ही कॉन्फिगरेशनमध्ये उपलब्ध आहे, कॉम्पॅक्ट स्विचगियर सोल्यूशन्ससाठी विविध सबस्टेशन आवश्यकता पूर्ण करते.
• सर्वसमावेशक मेकॅनिकल इंटरलॉकिंग - ताईली इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरमध्ये संपूर्ण पाच-प्रतिबंध यांत्रिक इंटरलॉकिंग प्रणाली आहे जी ऑपरेशनल त्रुटींना प्रतिबंधित करते आणि कर्मचाऱ्यांची सुरक्षा सुनिश्चित करते.
• स्मार्ट-रेडी - ताईली इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर रिमोट मॉनिटरिंग आणि कंट्रोल क्षमता सक्षम करण्यासाठी मोटारीकृत यंत्रणा, व्होल्टेज ट्रान्सफॉर्मर आणि वितरण ऑटोमेशन टर्मिनल युनिट्ससह सुसज्ज केले जाऊ शकते.

तांत्रिक तपशील

अर्ज

TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरचा वीज उद्योगाच्या अनेक क्षेत्रांमध्ये मोठ्या प्रमाणावर वापर केला जातो:

• रिंग मेन युनिट्स - शहरी आणि ग्रामीण वीज वितरणासाठी 24kV रिंग नेटवर्क्समध्ये मुख्य घटक म्हणून.
• दुय्यम सबस्टेशन्स - लहान ते मध्यम आकाराच्या सबस्टेशनमध्ये कॉम्पॅक्ट, देखभाल-मुक्त स्विचगियर सोल्यूशन्ससाठी.
• औद्योगिक सुविधा – कारखाने, खाणी आणि उत्पादन प्रकल्पांमध्ये वीज वितरण.
• व्यावसायिक इमारती - खरेदी केंद्रे, रुग्णालये, क्रीडा स्थळे आणि उंच इमारतींसाठी.
• पायाभूत सुविधा – विमानतळ, मेट्रो प्रणाली, रेल्वे आणि बोगदे.
• नूतनीकरणक्षम ऊर्जा - विंड फार्म आणि फोटोव्होल्टेइक वनस्पती.
• पॅड-माऊंट आणि अंडरग्राउंड सबस्टेशन्स - बाहेरील संलग्नक किंवा अर्ध-भूमिगत स्थापनेसाठी योग्य.

वारंवार विचारले जाणारे प्रश्न

Q1: या स्विचगियरचा विशिष्ट SF₆ गॅस गळती दर किती आहे?

A: TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरचा SF₆ वार्षिक गळती दर ≤0.1% आहे. सीलबंद टाकी रोबोटिक वेल्डिंग मशीनद्वारे वेल्डेड केली जाते जेणेकरून उत्कृष्ट गॅस-टाइटनेस सुनिश्चित होईल आणि डिझाइन 30 वर्षांहून अधिक काळ गळती होणार नाही याची हमी देते.

Q2: SF₆ दाब कमी झाल्यास किंवा गॅस गळती आढळल्यास मी काय करावे?

A: जर SF₆ घनता मॉनिटर कमी दाब दर्शवत असेल किंवा अलार्म सुरू झाला असेल, तर ताबडतोब ऑपरेशन थांबवा, गळतीचा स्रोत ओळखा, गळती बिंदू दुरुस्त करा आणि निर्दिष्ट दाबावर SF₆ गॅसने स्विचगियर पुन्हा भरा. गॅस प्रेशर गेज आणि घनता रिलेची नियमित तपासणी करण्याची शिफारस केली जाते.

Q3: या स्विचगियरला नियमित देखभाल आवश्यक आहे का?

A: नाही. TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर देखभाल-मुक्त उत्पादन म्हणून डिझाइन केले आहे. पूर्ण सीलबंद स्टेनलेस स्टीलची टाकी इन्सुलेटिंग गॅस आणि बाह्य वातावरण यांच्यातील संपर्कास प्रतिबंध करते, उत्पादनाच्या संपूर्ण सेवा जीवनात नियतकालिक तपासणी, गॅस सॅम्पलिंग किंवा पुनरुत्पादनाची आवश्यकता दूर करते.
